做機械設計的朋友，都會有體會，碰到需要用到的結構件、配件，審核的時候，都會找圖紙核對。就比如經常用到的傳動配件PMI銀泰直線導軌滑塊圖紙，作為銀泰直線導軌代理商，雅威達傳動給大家提供PMI銀泰直線導軌滑塊圖紙下載。pmi銀泰直線導軌選型手冊.pdf

我們都知道，PMI銀泰直線導軌型號主要分為重負荷型的MSA，低組裝系列的MSB，以及微型導軌MSC/MSD，還有滾柱型直線導軌MSR等等，有興趣的朋友，可以參考這篇文章的介紹：PMI銀泰直線導軌型號規格說明。

PMI銀泰直線導軌滑塊圖紙，如下圖所示，

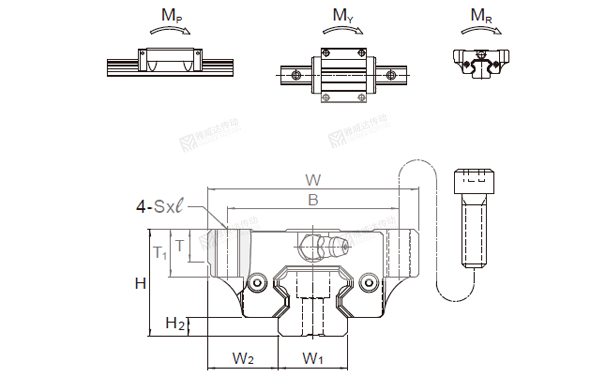

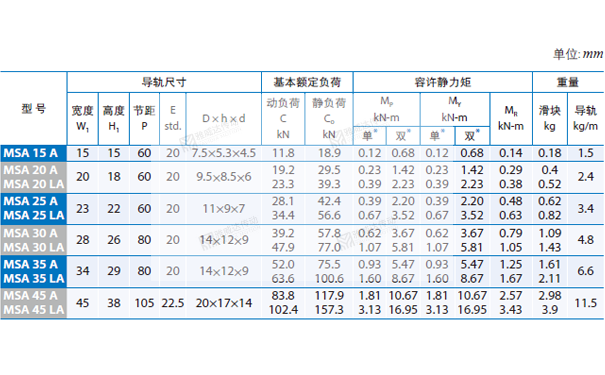

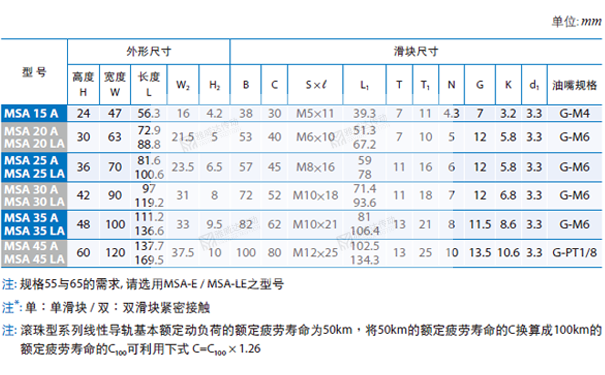

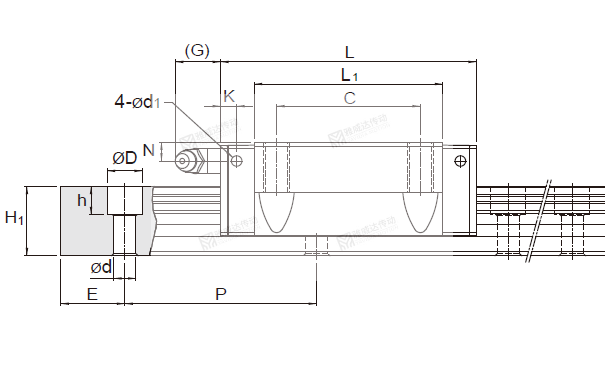

重負荷型直線導軌MSA圖紙：

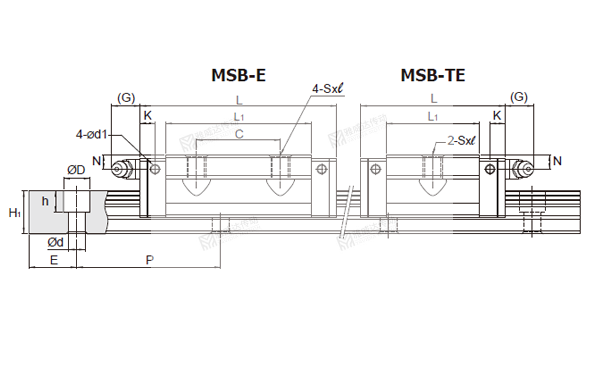

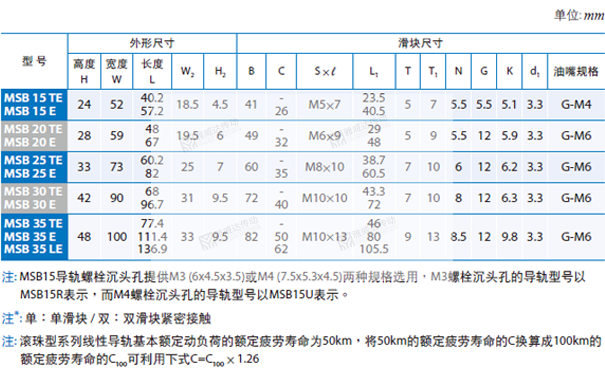

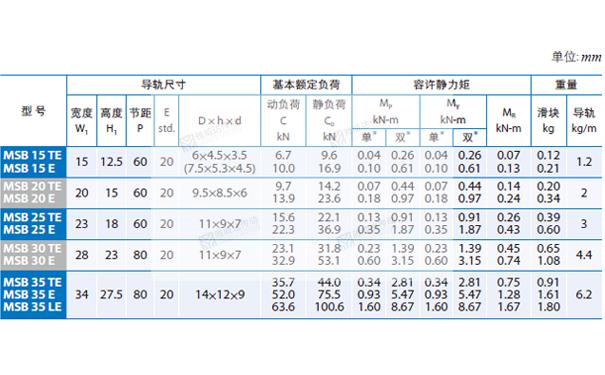

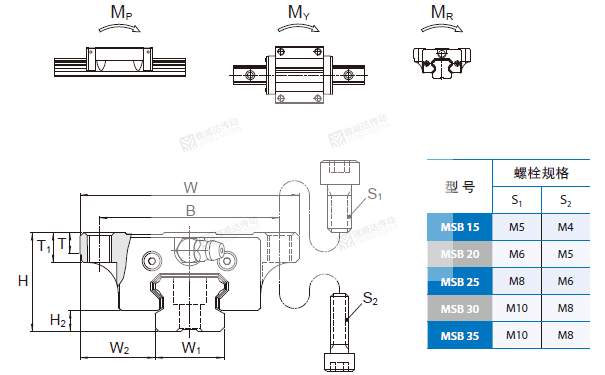

重負荷型直線導軌MSB圖紙：

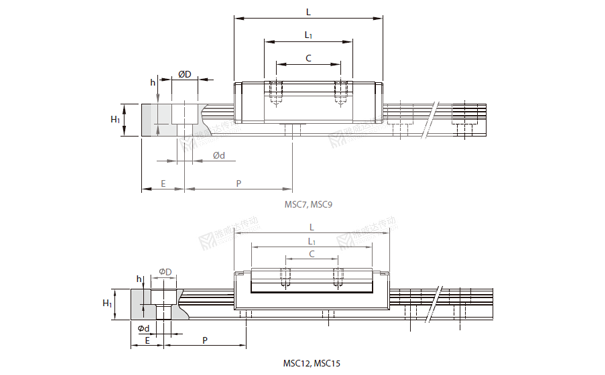

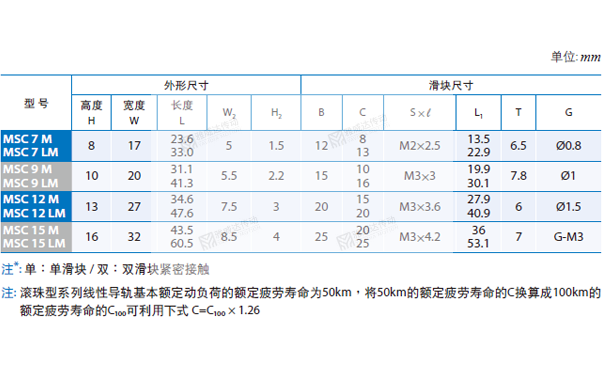

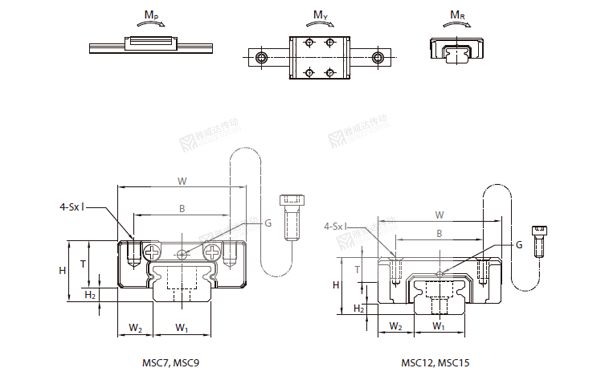

重負荷型直線導軌MSC/MSD圖紙：

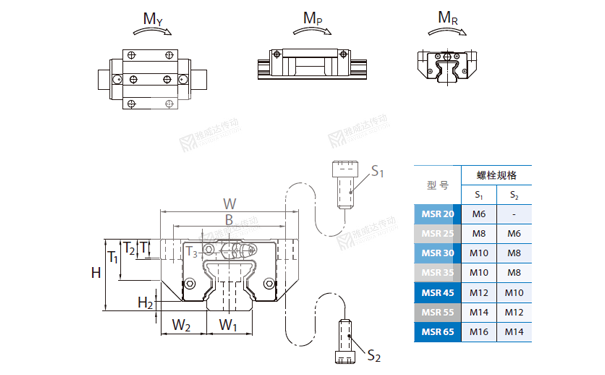

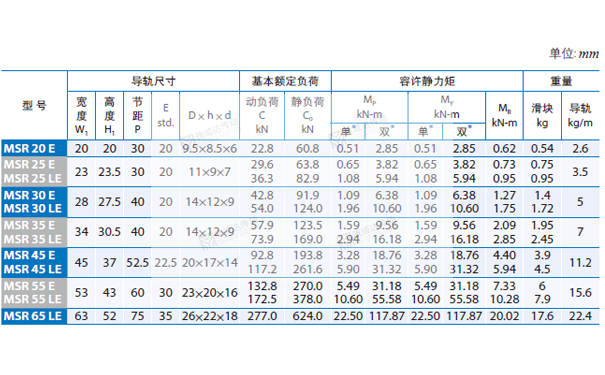

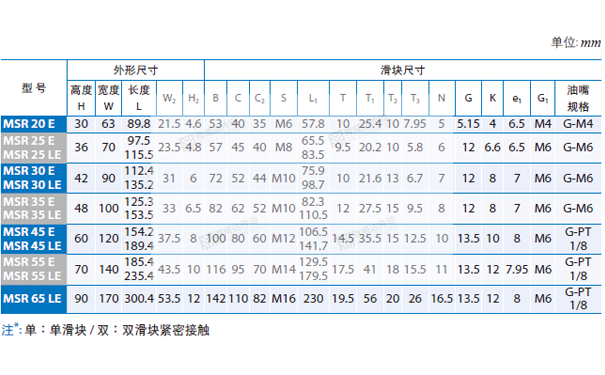

重負荷型直線導軌MSR圖紙：

如果您需要更加詳細的圖紙，或者具體每個型號規格的銀泰直線導軌滑塊圖紙，歡迎聯系雅威達小編，會給您提供下載。
