很多朋友在安裝銀泰直線導軌的時候，都會考慮到一個問題，那就是直線導軌安裝定位方式有什么？應該用那種？雅威達傳動小編今天就跟大家來探討一下。

首先，我們來了解一下銀泰直線導軌的結構。如下圖所示，可以直觀的看到構成銀泰直線導軌的部件有滑軌、滑塊和油嘴，具體的結構，朋友們可以參考網上資料自行了解。一般情況下，在滑軌和滑塊的側面有一側是精加工面，用來做定位的擋面，也就是導軌基準面。（關于直線導軌的基準面區分的方法，大家可以參考這篇文章：）

其次，我們?cè)賮?lái)了解一下直線導軌的實際應用。在設計過程中使用直線導軌的主要作用為支撐和引導運動部件，使其按給定的方向做往復直線運動。直線導軌常應用在精度要求比較高的機械結構中，可根據具體參數和設計要求通過計算選擇與之相匹配的直線導軌。

接下來，給大家列舉三種不同類型的直線導軌定位方式(主要針對雙導軌使用來介紹，單導軌和雙導軌是一樣的機構)

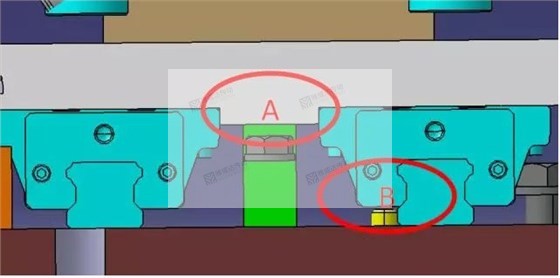

銀泰直線導軌安裝定位方式1

滑塊擋面限位+滑軌定位銷限位，如下圖所示

紅色圈A： 所指位置兩個滑塊的內側都做了限位

紅色圈B： 所指滑軌定位基準為一側，另外一側輔助安裝即可。

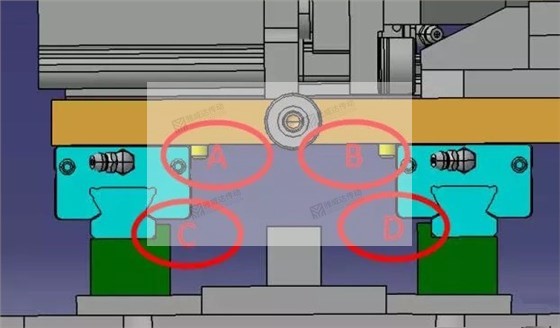

銀泰直線導軌安裝定位方式2

滑塊定位銷限位+滑軌擋面限位，如下圖所示

紅色圈A、B： 所指位置兩滑塊的內側都做了限位

紅色圈C、D： 所指滑軌定位基準為一側，另外一側輔助安裝即可。

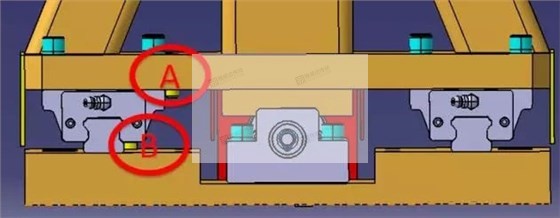

銀泰直線導軌安裝定位方式3

滑塊和滑軌都用定位銷限位，如下圖所示

紅色圈A： 所指位置兩個滑塊的內側都做了限位

紅色圈B： 所指滑軌位置為定位基準，采用定位銷定位

以上內容僅為雅威達小編在設計過程中接觸到的，只是直線導軌定位結構中的一部分。大家在設計過程中要根據客戶的具體要求及公司的內部規定，做合理的結構設計。

備注：在設計過程中，除了要考慮直線導軌的定位問題之外，還要考慮其防塵問題(如追加防護板)、注油口注油問題(如操作是否方便)以及限制機構的位移問題等，只有這樣才能設計出理想的結構，也歡迎大家一起來跟雅威達探討更多有關直線傳動的問題。
